微电网能量管理系统_安科瑞电力监控系统

Acrel-2000MG微电网能量管理系统能够对微电网的源、网、荷、储能系统、充电负荷进行实时监控、诊断告警、全景分析、有序管理和高级控制，满足微电网运行监视全面化、安全分析智能化、调整控制前瞻化、全景分析动态化的需求，完成不同目标下光储充资源之间的灵活互动与经济优化运行，实现能源效益、经济效益和环境效益最大化。

主要功能：

实时监测；

能耗分析；

智能预测；

协调控制；

经济调度；

需求响应。

系统特点：

平滑功率输出，提升绿电使用率；

削峰填谷、谷电利用，提高经济性；

降低充电设备对局部电网的冲击；

降低站内配电变压器容量；

实现源荷最高匹配效能。

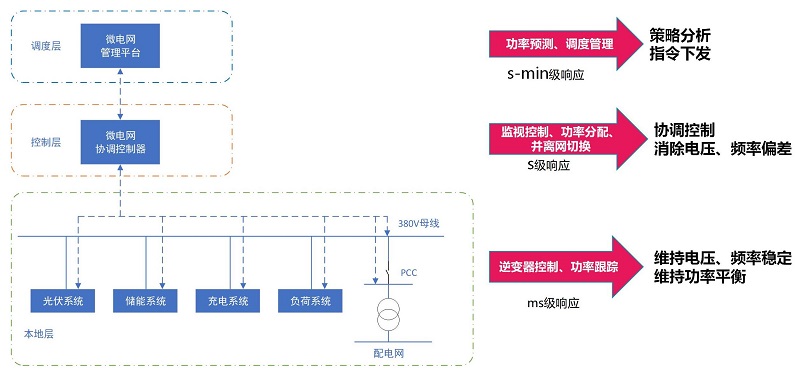

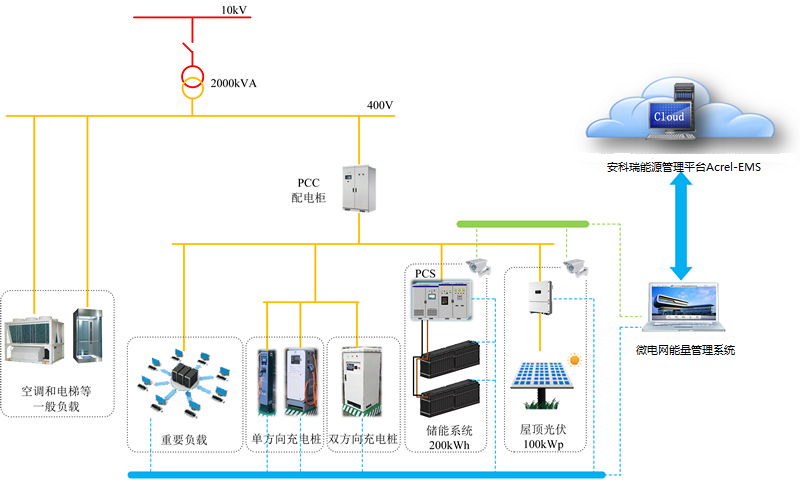

微电网控制逻辑

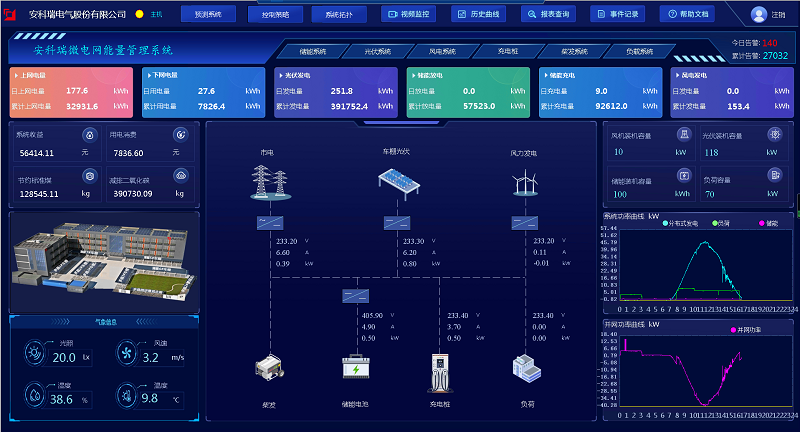

系统主界面

包含微电网光伏、风电、储能、充电桩及总体负荷情况，体现系统主接线图、光伏信息、风电信息、储能信息、充电桩信息、告警信息、收益、环境等。

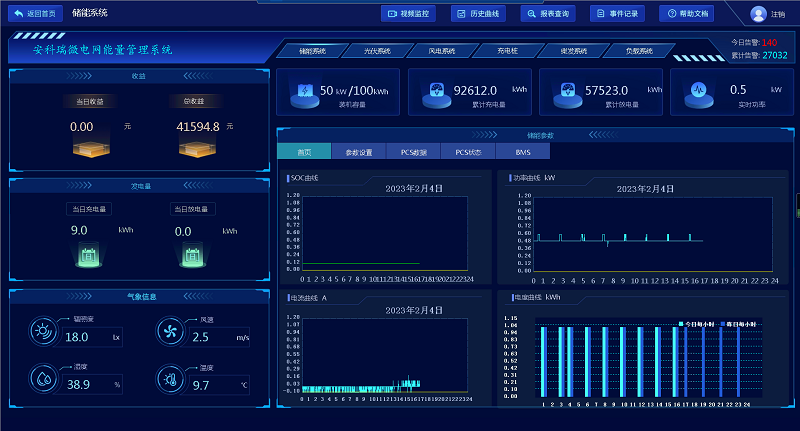

储能监控

系统综合数据：电参量数据、充放电量数据、节能减排数据；

运行模式：峰谷模式、计划曲线、需量控制等；

统计电量、收益等数据；

储能系统功率曲线、充放电量对比图，实时掌握储能系统的整体运行水平。

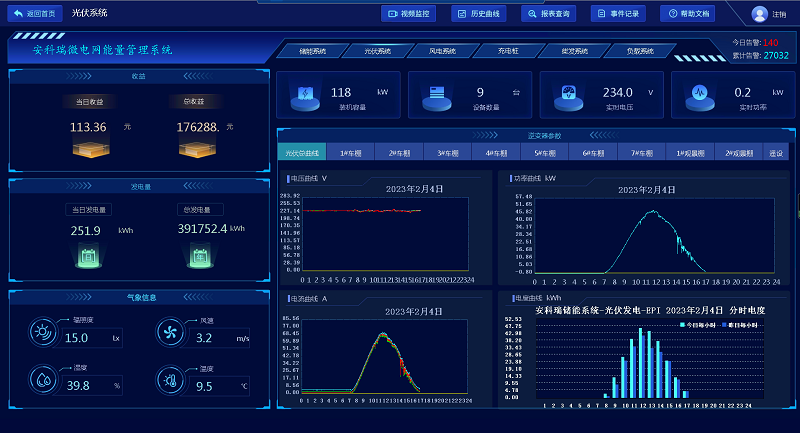

光伏监控

光伏系统总出力情况

逆变器直流侧、交流侧运行状态监测及报警

逆变器及电站发电量统计及分析

并网柜电力监测及发电量统计

电站发电量年有效利用小时数统计，识别低效发电电站；

发电收益统计(补贴收益、并网收益)

辐照度/风力/环境温湿度监测

并网电能质量监测及分析

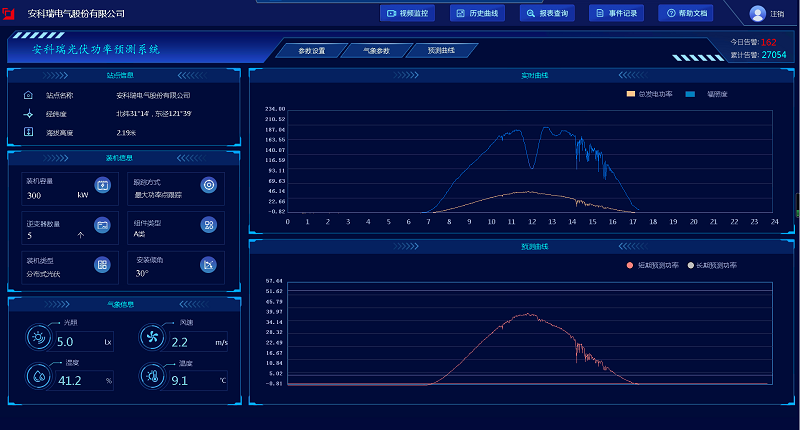

光伏预测

以海量发电和环境数据为根源，以高精度数值气象预报为基础，采用多维度同构异质BP、LSTM神经网络光功率预测方法。

时间分辨率：15min

超短期未来4h预测精度＞90%

短期未来72h预测精度＞80%

主要功能：

短期光伏功率预测

超短期光伏功率预测

数值天气预报管理

误差统计计算

实时数据管理

历史数据管理

光伏功率预测数据人机界面

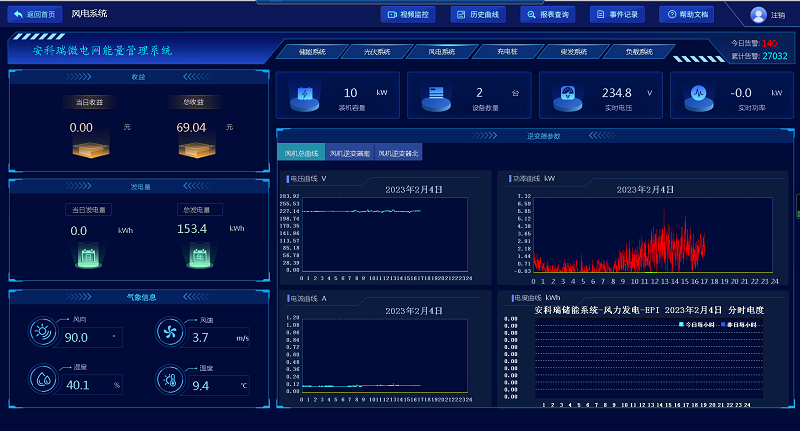

风电监控

风力发电系统总出力情况

逆变器直流侧、交流侧运行状态监测及报警

逆变器及电站发电量统计及分析

并网柜电力监测及发电量统计

电站发电量年有效利用小时数统计，识别低效发电电站；

发电收益统计(补贴收益、并网收益)

风力/风速/气压/环境温湿度监测

并网电能质量监测及分析

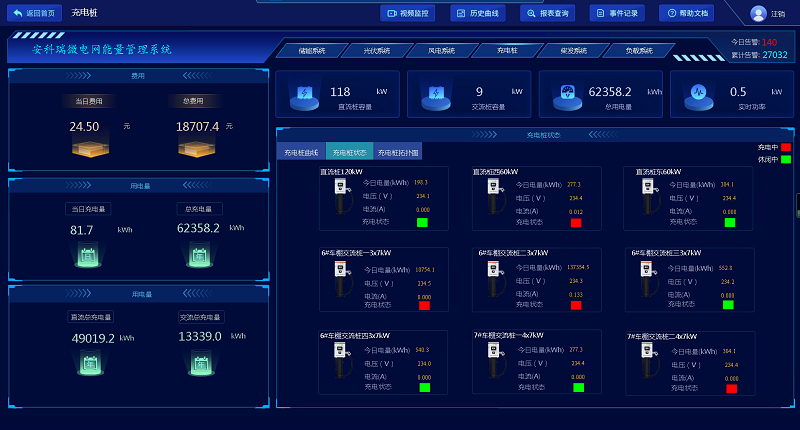

充电桩系统

实时监测充电系统的充电电压、电流、功率及各充电桩运行状态；

统计各充电桩充电量、电费等；

针对异常信息进行故障告警；

根据用电负荷柔性调节充电功率。

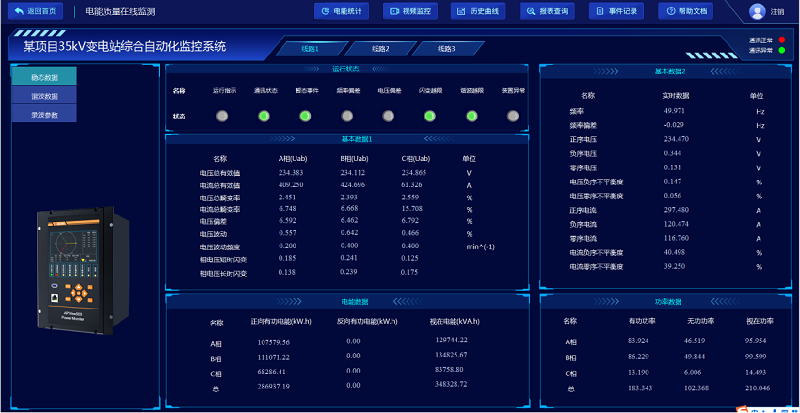

电能质量

对整个系统范围内的电能质量和电能可靠性状况进行持续性的监测。如电压谐波、电压闪变、电压不平衡等稳态数据和电压暂升/暂降、电压中断暂态数据进行监测分析及录波展示，并对电压、电流瞬变进行监测。

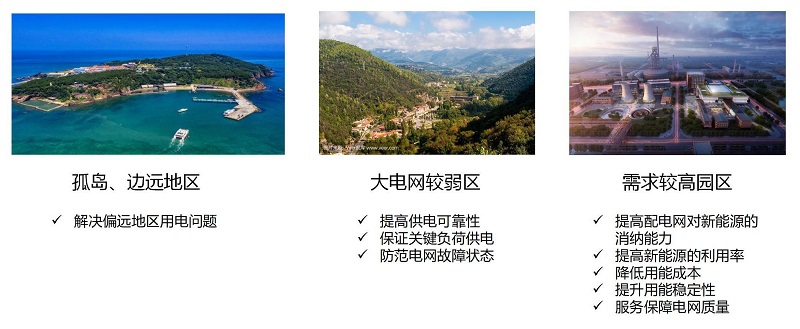

应用场景：

微电网特征：
微型

电压等级：35kV及以下为主

系统容量：最大用电负荷原则上≤20MW
清洁

可再生能源装机容量占比50%以上

系统综合能源利用效率在70%以上

自治

具有独立运行的控制系统；

独立运行时保障不低于2小时连续供电

与外部电网年交换电量一般不超过年用电量的50%
友好

交换功率和交换时段具有可控性；

与并入电网实现备用、调峰、需求侧响应等双向服务
