可选用AM5SE-PV系列主从机防逆流保护装置。具有：主从机方案四段低功率/低功率恢复合闸；主从机方案逆功率/逆功率恢复合闸；主机防孤岛保护、从机防孤岛保护。
借助 AcrelEMS 3.0智慧能源管理平台，可对用户微电网的光伏发电系统以及用电负荷展开实时监测。结合先进的光伏预测技术，该平台能够优化运行策略，实现源荷之间的有序互动。不仅可以灵活调节逆变器出力，有效避免逆流现象，还能充分满足企业微电网在能效管理数字化、安全分析智能化等方面的需求，显著提高微电网的运行效率和能源利用率。
三、方案接线
1、单进线单并网点防逆流保护装置接线示意图如图2所示。
图2 AM5SE-IS防逆流保护装置接线示意图
2、单进线多并网点，且防逆流点与并网点距离超过200米的防逆流保护装置接线示意图如图3所示。
若一路市电进线下带多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS（*最多支持1主5从），如图3所示。
图3 AM5SE-PV主从机方案防逆流保护装置接线示意图
3、多进线单/多并网点，且防逆流点与并网点距离超过200米的防逆流保护装置接线示意图如图4所示。
当市电进线为多路电源进线带1或多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS2（1个主机*多支持5个从机、1个从机*多接受4个主机），如图4所示。
图4 AM5SE-PV主从机方案防逆流保护装置接线示意图
四、方案组网
通过在市电进线处安装防逆流装置（针对多进线多并网点的，可以采用主从机防逆流装置），实时监测光伏上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对逆变器的输出功率进行调整，实现无逆流情况。
图5 协调控制器与保护装置组网接线示意图
五、数据采集
根据现场环境，对光伏防逆流所需设备进行数据采集。
1、市电连接点
主要功能：监测市电实时交互功率。
相关设备：关口表或防逆流保护装置。
2、光伏并网柜
主要功能：监测光伏设备的实时功率、通信状态、运行状态等。
相关设备：光伏并网电表、断路器状态。
设备关系：光伏节点下可能包含多个光伏单元。
3、光伏单元
主要功能：执行光伏功率调控命令。
相关设备：光伏逆变器、SmartLogger（华为数据采集器，可批量控制光伏逆变器）。根据现场环境，对光伏防逆流所需设备进行数据采集。
六、控制说明
1、防逆流保护装置保护部分
根据现场实际情况对防逆流保护装置进行参数的分段式整定，当柔性调节失效或者响应不及时发生时，防逆流保护装置将进行跳闸保护，避免考核与罚款。在监测逆流消失后会重新合闸。
其中保护装置的整定参考如下：
1）《光伏发电接入配电网设计规范》GB/T 50865-2013，6.3.2 当光伏发电系统设计为不可逆并网方式时,应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。
2）《建筑光伏系统应用技术标准[附条文说明]》GB/T 51368-2019 8.9.3 建筑光伏系统并网自动化系统应符合下列规定：建筑光伏系统设计为不可逆并网方式时，应配置逆向功率保护设备。逆功率保护应具有当检测到逆向电流超过额定输出的5%时，建筑光伏系统应在2s内自动降低出力或停止向电网线路送电。
2、柔性调节部分
当进线侧出现逆功率时，在满足允许逆流存在的最长时间内，ACCU-100控制器通过监测防逆流装置的运行数据，逐步调整光伏逆变器的出力，然后根据防逆流装置反馈的逆流数据检测当前进线侧的逆流情况，来判断是否继续进行逆变器的出力调节，直至检测到逆流消失；在其他情况下，比如负荷突然消失，也可采用通过防逆流装置直接跳闸断开并网柜总开关的方式。负荷增大后，再重新合上并网柜开关或者调整逆变器的逆变功率，大程度上提高光伏发电的利用率。
七、分布式光伏电站电力监控系统

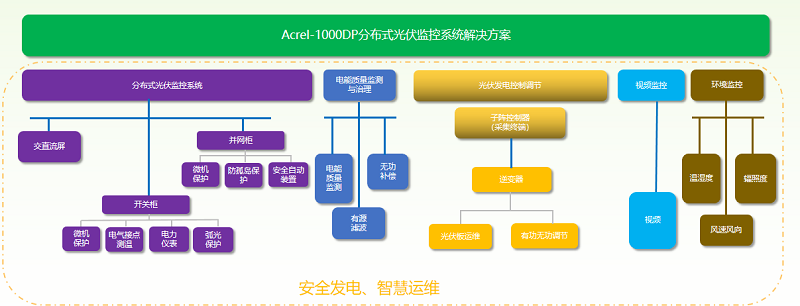

针对用户新能源接入后存在安全隐患、缺少有效监控、发电效率无法保证、收益计算困难、运行维护效率低等通点，提出的Acrel-1000DP分布式光伏监控系统平台，对整个用户电站全面监控，为用户实现降低能源使用成本、减轻变压器负载、余电上网，提高收益；节能减碳，符合国家政策。
1、综合看板
光伏电站位置显示
光伏电站数量，峰值发电功率，实时发电功率显示
统计所有光伏电站日、月、年发电量
计算标准煤节约量以及二氧化碳减排量
柱状图展示每月发电量
