安科瑞电气 > 产品中心 > 电能质量

有源电力滤波器

ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

在线咨询
  • 产品功能

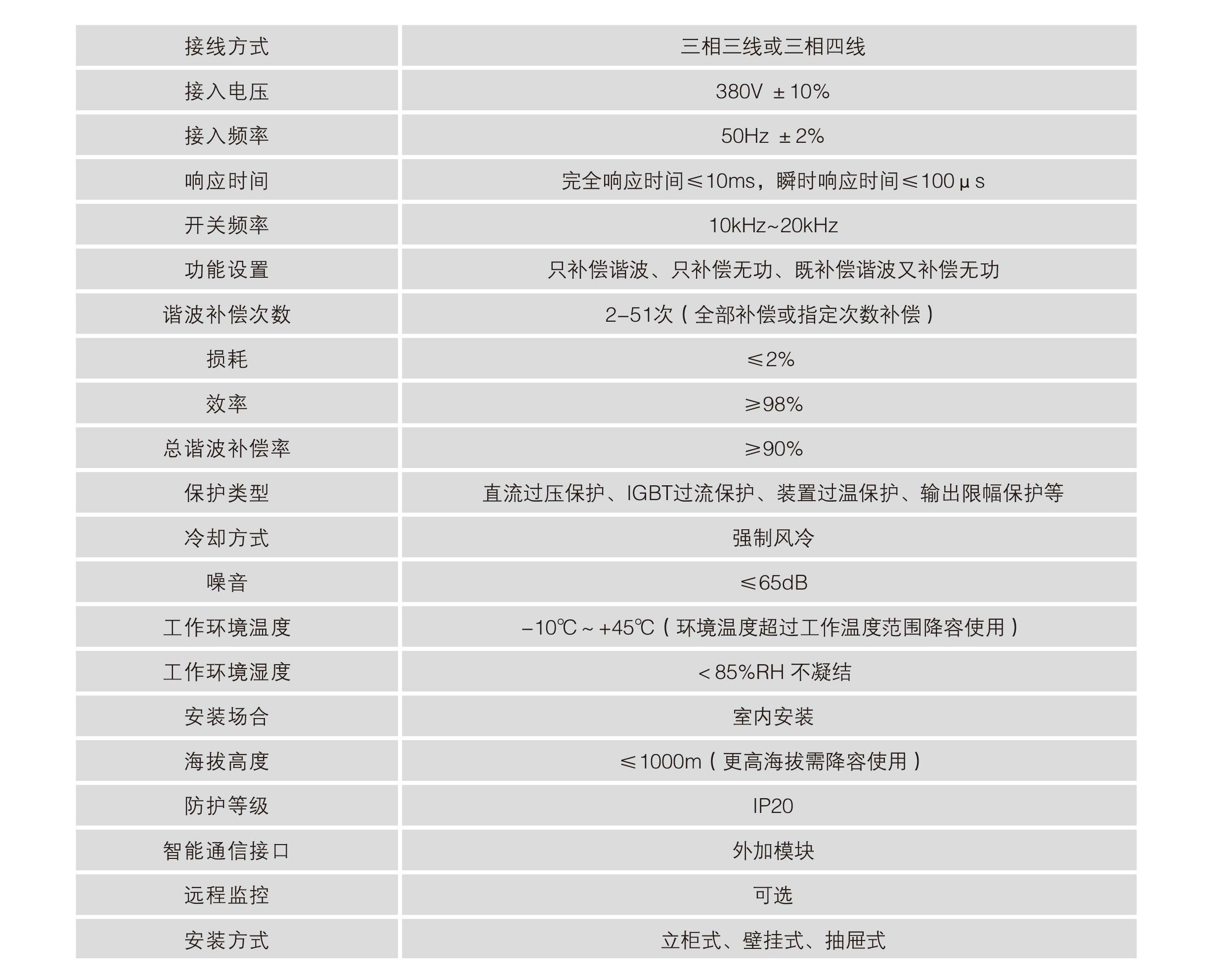

  • 技术参数
  • 外形尺寸

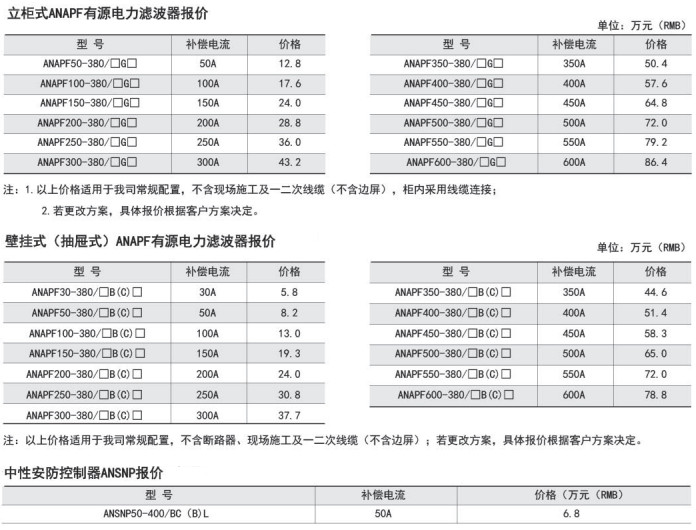

  • 产品报价

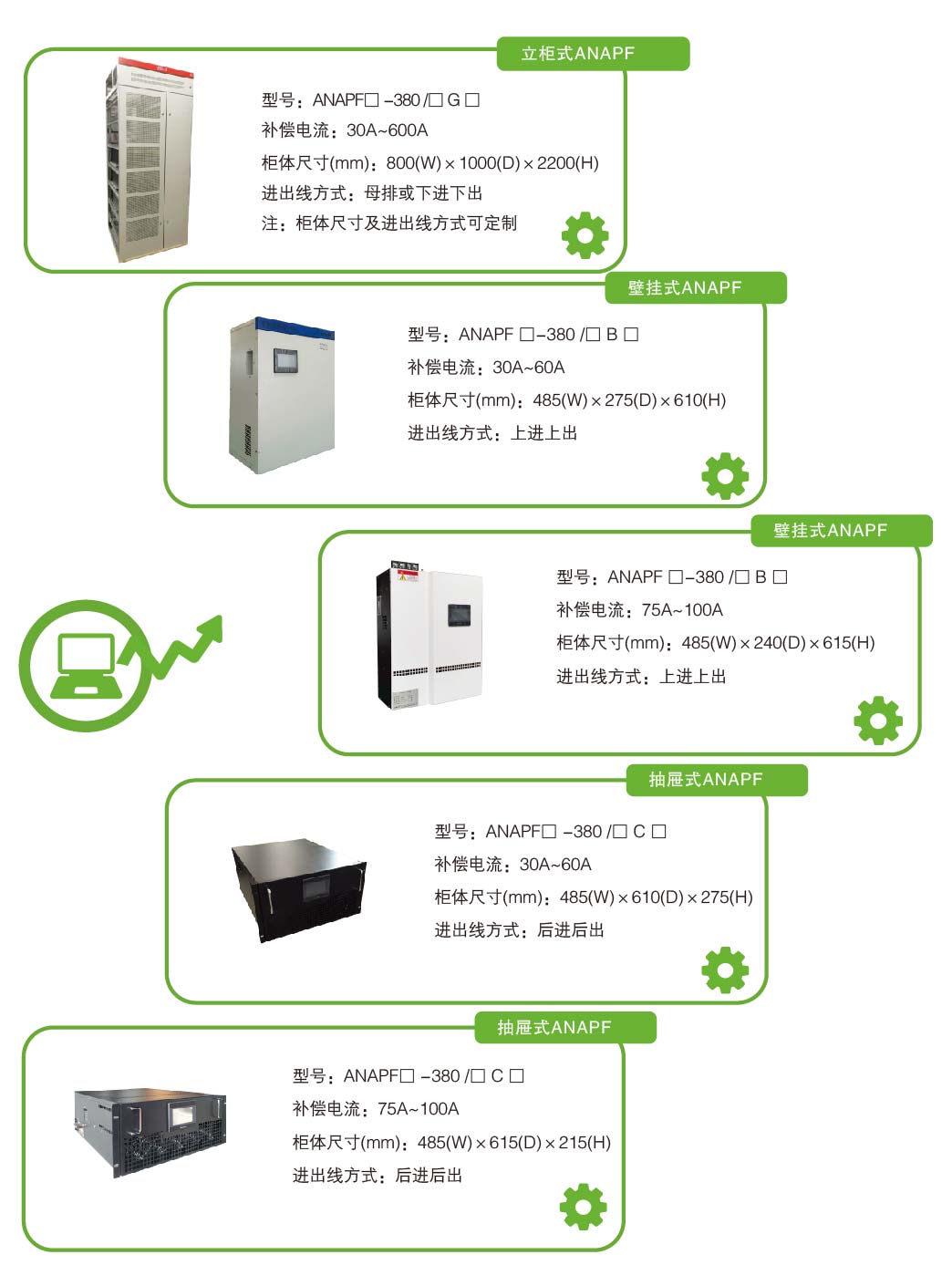

外形尺寸
抽屉式模块示意图

壁挂式模块示意图

整柜示意图

接线方式
电容柜在进线侧主电路接线

电容柜在末端主电路接线

安装示意

1. A、B、C、N主线，连接至接线端子（主线路输入端）

2. PE接地线，连接至接线端子或接地铜排

3. CT接线端子,连接至电流信号端子（电流互感器输入端）


现场安装图

案例一 ANAPF在数据机房的应用

治理前
治理后


案例二 ANAPF在商业中心的应用

治理前
治理后

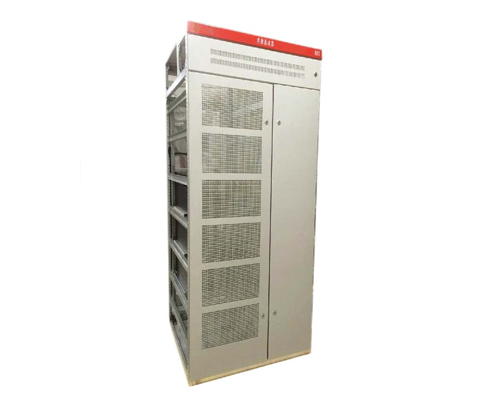

立柜式ANAPF有源电力滤波器

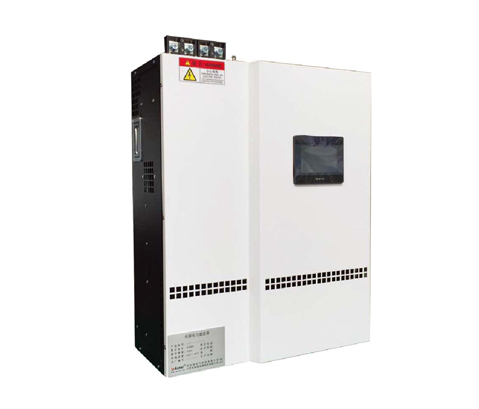

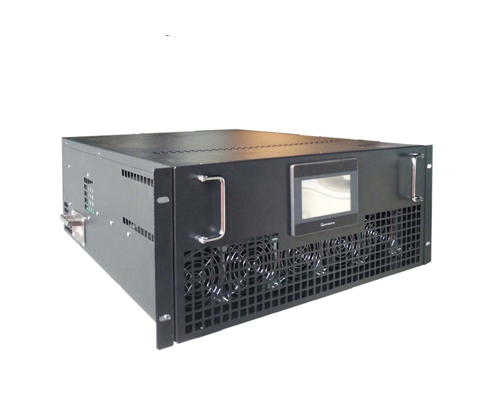

壁挂式（抽屉式）ANAPF有源电力滤波器
