 在新能源快速普及的今天，并离网储能系统凭借“并网取电、离网自给"的双重优势，成为户用、工商业及户外场景的核心供能解决方案——既依托电网保障基础供电稳定性，又通过储能实现峰谷套利、应急备用，平衡经济性与可靠性而这一切高效运转的背后，离不开一款精准适配、稳定可靠的供电电表，不同于传统电表，24V并离网供电电表深度贴合并离网系统的工作特性，从电压适配、计量精度到场景兼容，破解行业痛点。

 24V并离网系统多应用于户用储能、户外监测、小型工商业储能等低压场景，对电表的供电方式与适配性要求高，安科瑞AMC72系列电表精准契合这一核心需求，辅助电源支持DC24V，匹配24V并离网系统的低压供电架构，无需额外配置电源转换器，减少系统部署环节与成本，同时降低电压转换过程中的损耗，确保电表在24V低压环境下长期稳定运行，避免因供电不匹配导致的计量中断或数据偏差。相较于普通电表，其85~265V AC/DC宽电压兼容特性，更能应对24V并离网系统中可能出现的电压波动，适配不同场景下的供电需求，提升系统运行的稳定性

AMC电表功能特点

1、可以测量三相电压、三相电流、各相的有功及无功功率、总有功功率、总无功功率、功率因数、频率、四象限电能，可以实现复费率电能计量。

2、测量电网电压、电流的2-31次总谐波畸变率THD。

3、 支持事件记录、需量以及极值统计；

4、 支持二路开关量输出及四路开关量输入，可配置为报警输出或远程遥控；

5、 支持两路模拟量输出，可任意配置对应输出电参量（AMC96）；

6、 液晶显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当前象限、负载率等信息；

7、 Modbus RTU规约/DL/T645-07规约可自适应；波特率1200bps-38400bps可设，奇偶校验位可设；

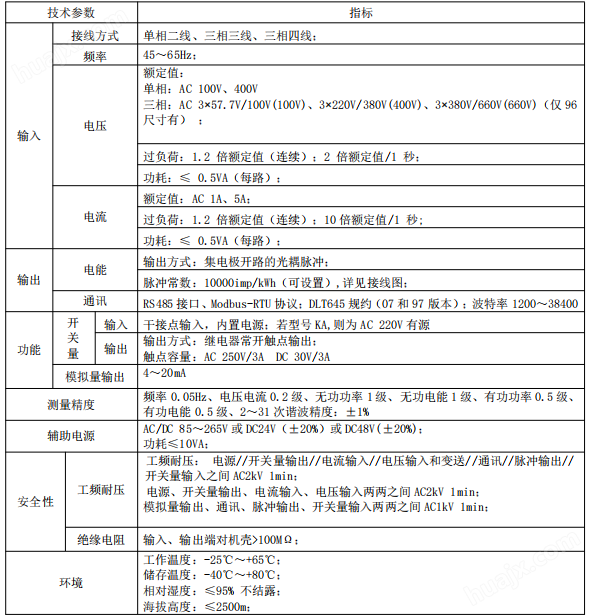

AMC系列电表技术参数

1、 有功精度：0.5S级，无功精度：2级，电压、电流精度：0.2级；

2、 电压规格：AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(仅AMC96) ；

3、 电流规格：AC 1A、5A（经互感器接入）；

4、 工作温度：-25℃~+60℃

5、 相对湿度：≤95℅（无凝露）

6、 485通讯，Modbus RTU规约/DL/T645-07规约可自适应；波特率1200bps-38400bps可设，奇偶校验位可设；

7、 支持4DI2DO/2DI2DO+1EP(AMC72)、4DI2DO+1EP/2DI2DO2M+1EP(AMC96)；

8、 支持有功脉冲输出；

9、 外形尺寸：75*75*94.3，开孔67*67(AMC72)；96*96*77.8，开孔88*88(AMC96)；

AMC系列电表外形尺寸

AMC系列电表安装方法：

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。 　

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。 　

4）.插入仪表的固定夹，固定定位螺丝。

AMC系列电表示意图

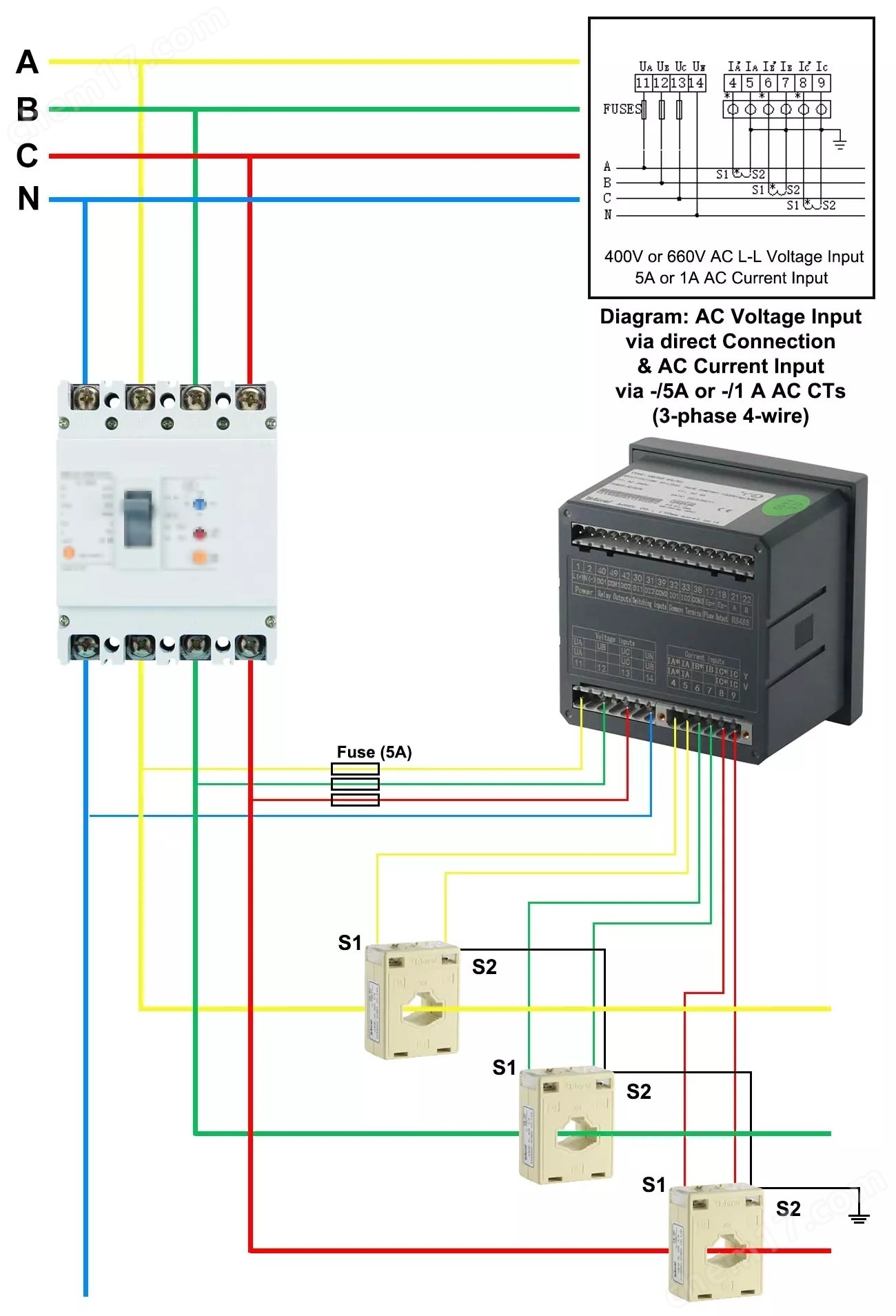

三相四线380V接线方法

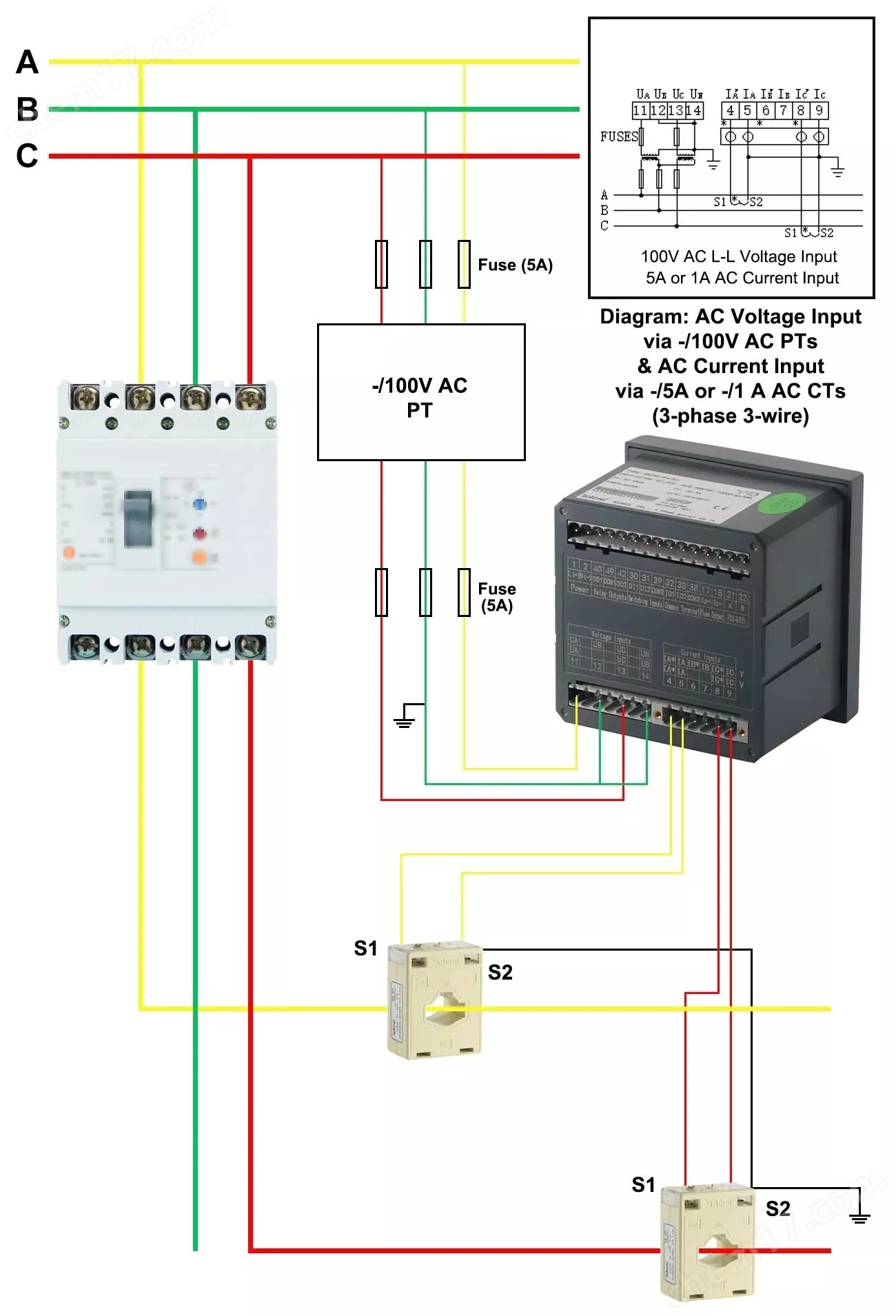

三相三线10kv/100V接线方法
