0  引言
今年，水利部2月26日印发通知，要求各地认真贯彻落实“十六字”治水思路和党的十九届五中全会、中央农村工作会议精神，大力推进农业节水，切实加强春灌组织、协调和指导，积极采取有效措施，做好春灌各项工作。为此安科瑞电气推出智能灌溉系统

一、背景介绍
2016年，国务院办公厅印发《关于推进农业水价综合改革的意见》(国办发[2016]2号)，河北省人民政府办公厅印发《关于推进农业水价改革的实施意见》(冀政办字[2016]51号)均提出农业用水要安装和完善计量设施，按水量收取供水费。
然而目前灌溉机井多数未安装水表，无法实现用水量的准确计量，且水表若要实现全覆盖投资高、维护难，所以采用“以电折水”方式折算用水量成为最佳选择。在这样的背景下，河北省水利厅印发《河北省农业用水以电折水计量实时细则(试行)》为全省开展农业用水“以电折水”进行指导。
为了解决收费难、管理混乱的问题，为了更好的便利农业水价综合改革任务的完成，为了更科学、精准、经济的实现农业机井“以电折水”，安科瑞电气提供了以下农业水电收费管理方案。
二、灌溉平台介绍

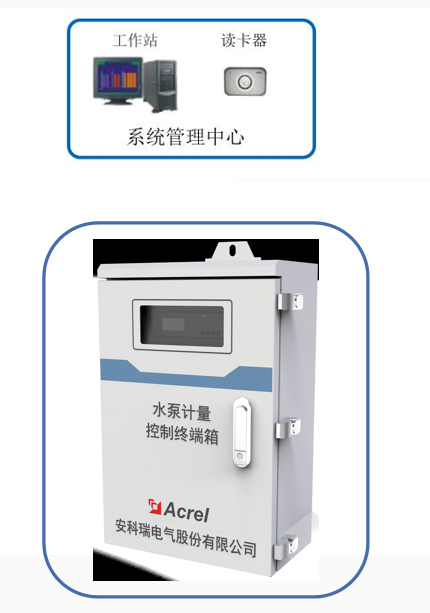

2.1系统拓扑图

2.2主要功能

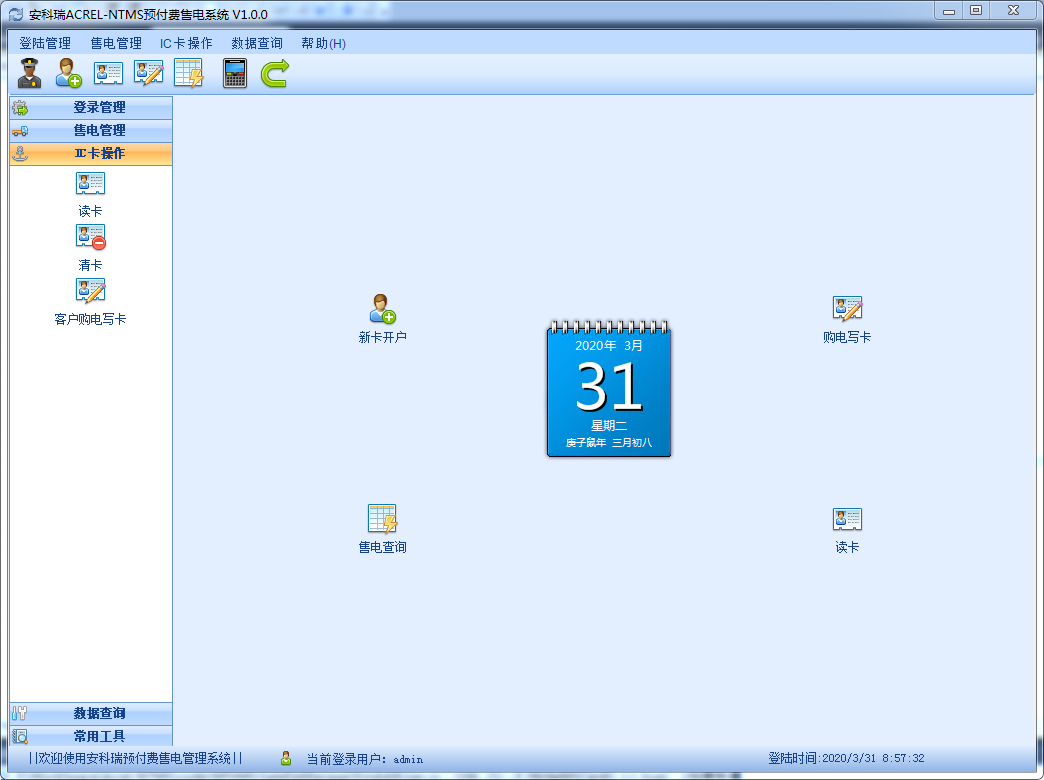

系统主界面：该系统主要包括新卡开户、购电写卡、读卡、数据查询等功能。

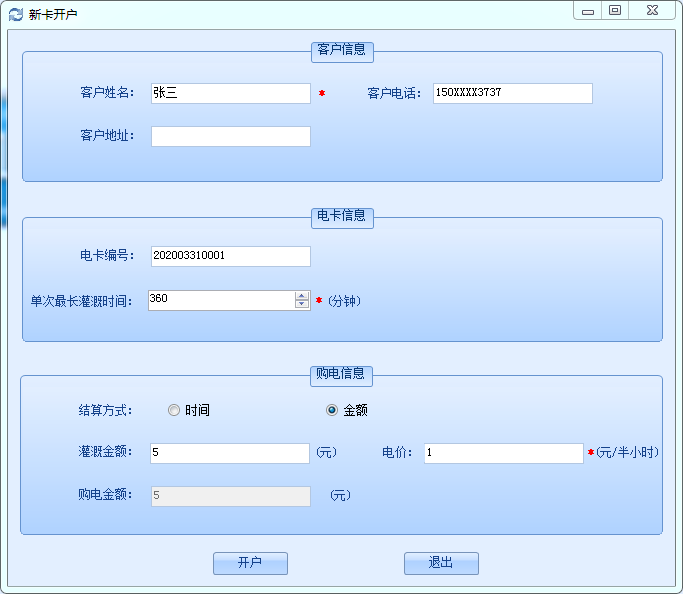

新卡开户：卡号自动生成，新卡开户成功完成后，系统同时会进行第一次购电写卡操作，一张卡可以刷多个表充值。

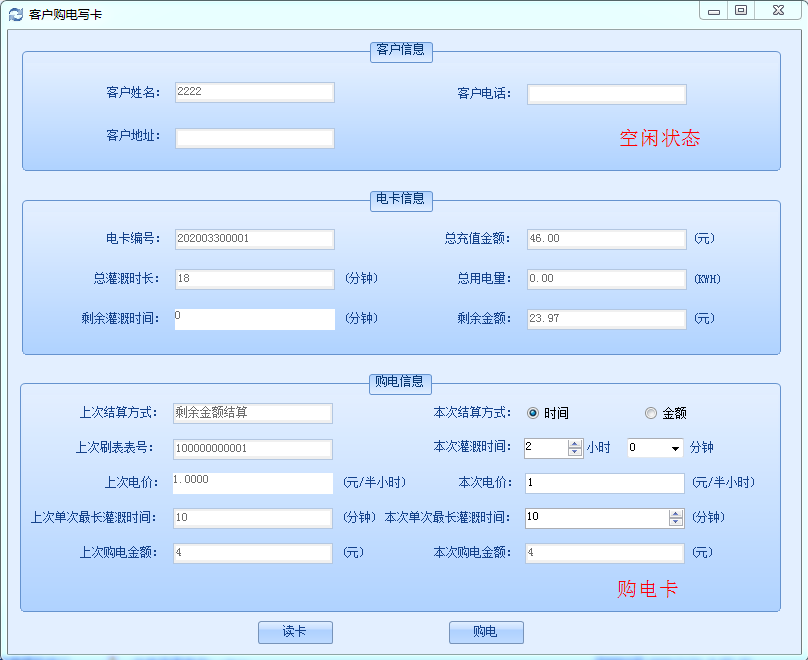

购电写卡：购电结算方式有时间结算和金额结算两种方式；空闲卡充值采用累加购电方式， 非空闲卡充值会提醒是否擦除工作状态，此时充值采用覆盖方式。

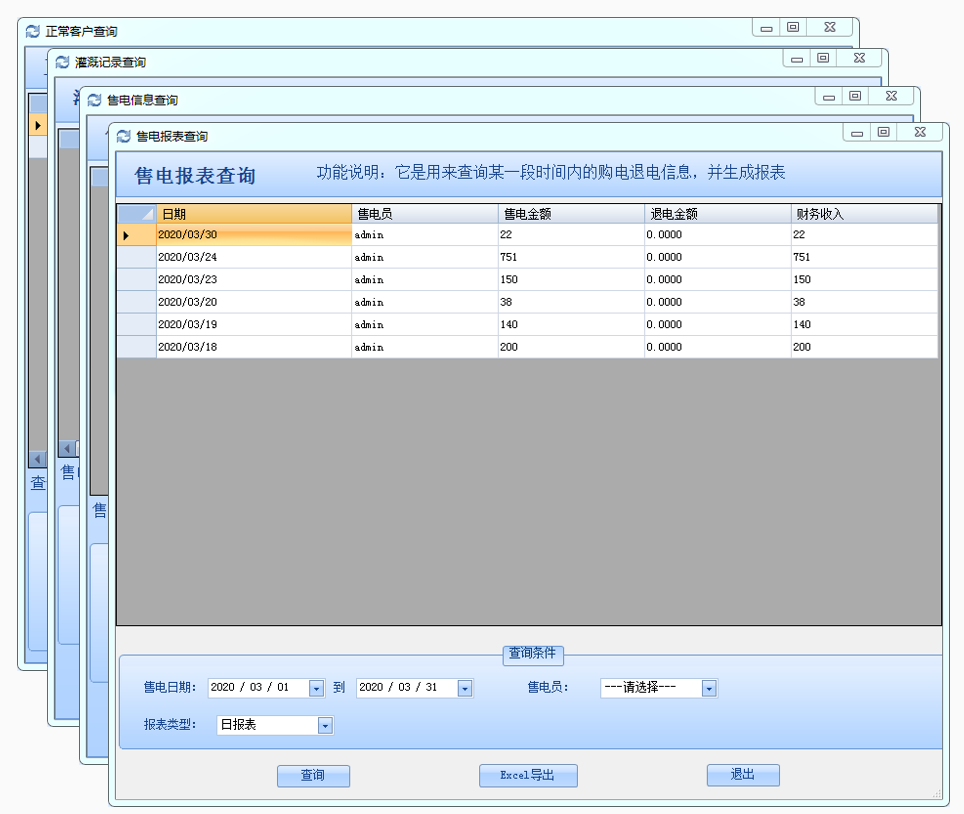

数据查询：包括正常客户查询、灌溉记录查询、售电信息查询、售电报表查询等。


三、智能仪表介绍
3.1主要功能

功能	功能说明	DDSY1352-P	DTSY1352-P
电能计量	有功电能计量（正、反向）	■	■
	无功电能计量（正、反向）	■	■
	A、B、C分相正向有功电能		■
电量测量	U、I	■	■
	P、Q、S、PF、F	■	■
LCD显示	8位段式LCD显示、背光显示	■	■
按键编程	4按键可编程通信等参数	■	■
脉冲输出	有功脉冲输出	■	■
	时钟脉冲输出	□	□
LED报警	跳闸报警	■	■
复费率	支持4个时区、2个时段表、 14个日时段、4个费率	□	□
	最大需量及发生时间	□	□
	实时需量	□	□
	历史冻结数据购电记录	□	□
	日期、时间、星期	□	□
预付费协议 （远程、射频卡）	预付费控制	■	■
	时间控制	■	■
	负载控制	■	■
	强制控制	■	■

3.2技术参数

项目			DDSY1352-P	DTSY1352-P
规格
测 量	电 压	参比电压	220V	3×220/380V
		功耗	<10VA(单相)
		阻抗	>2MΩ
		精度等级	误差±0.2%
	电 流	输入电流	10(60)A	3×1(6)A， 3×10(80)A
		功耗	<4VA(单路额定电流)
		精度等级	误差±0.2%
	功率		有功、无功、视在功率，误差±0.5℅
	电网频率		45～65Hz，误差±0.2%
计 量	电能		有功电能1级	有功电能0.5s级
			无功电能级
	时钟		≤0.5s/d
数字 信号	电量脉冲输出		1路有功光耦输出
	开关量输出		1路开关量输出	2路开关量输出
脉冲	脉冲宽度		80±20ms
	脉冲常数		1600imp/kWh	6400imp/kWh,400imp/kWh
通 信	接口与通信规约		RS485口：Modbus RTU规约/DL/T645-07规约
	通信地址范围		Modbus RTU:1~ 247
	波特率		支持1200bps~19200bps
环 境	工作温度		-25℃~+55℃
	存储温度		-40℃~+70℃
	相对湿度		≤95℅（无凝露）
	相对湿度		<2000m

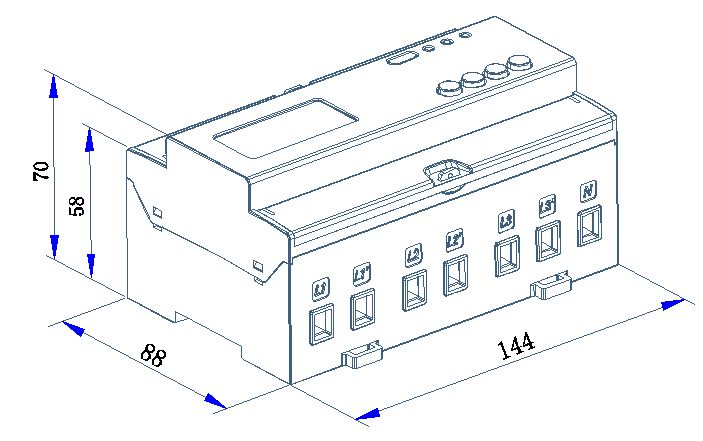

3.3外观和尺寸

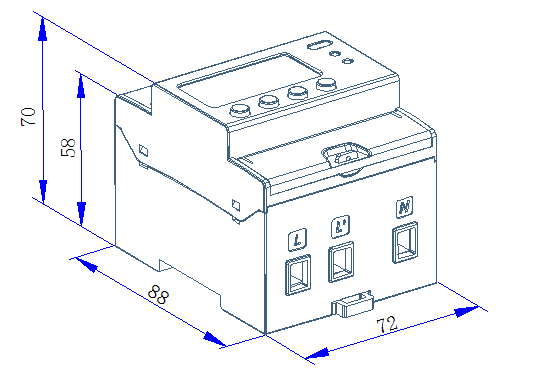

 DDSY1352-P

直接接入
DTSY1352-P

直接接入

经互感器接入
注：直接接入的接线力矩应不大于4.0N·m；经互感器接入的接线力矩应不大于2.0N·m。

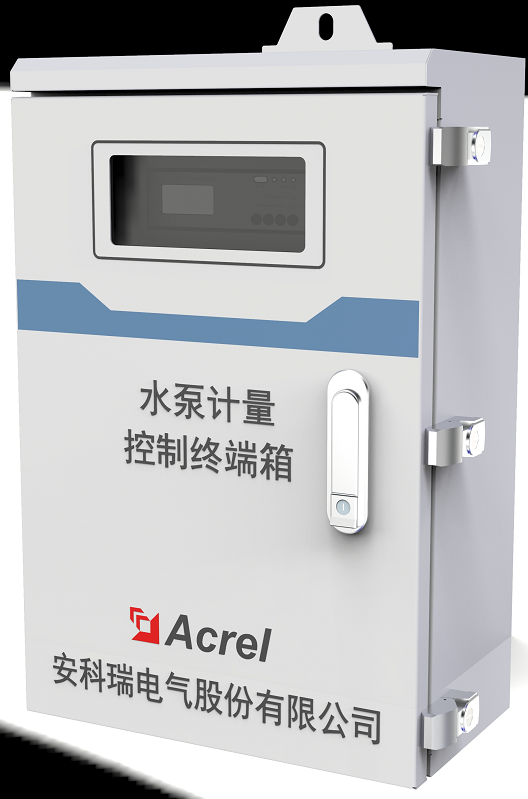

四、常规方案组成部分

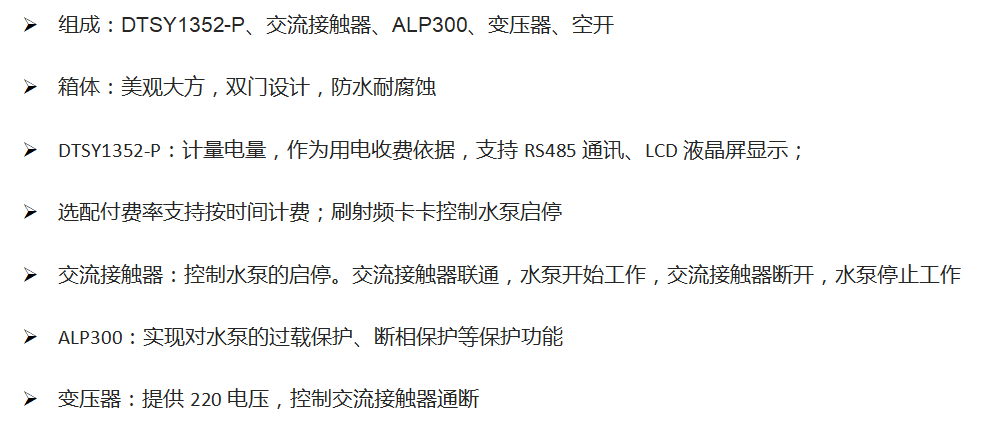

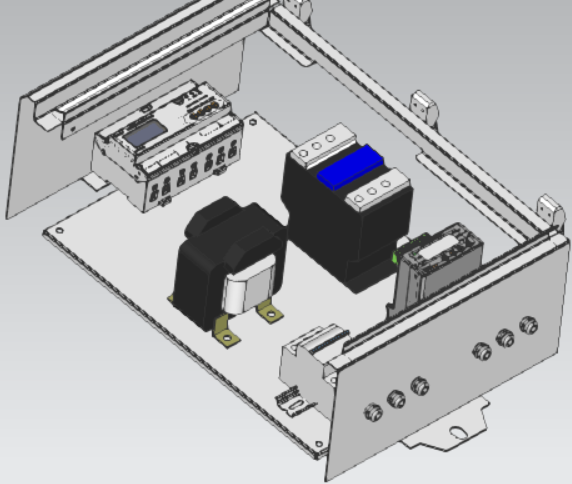

4.1组成部分

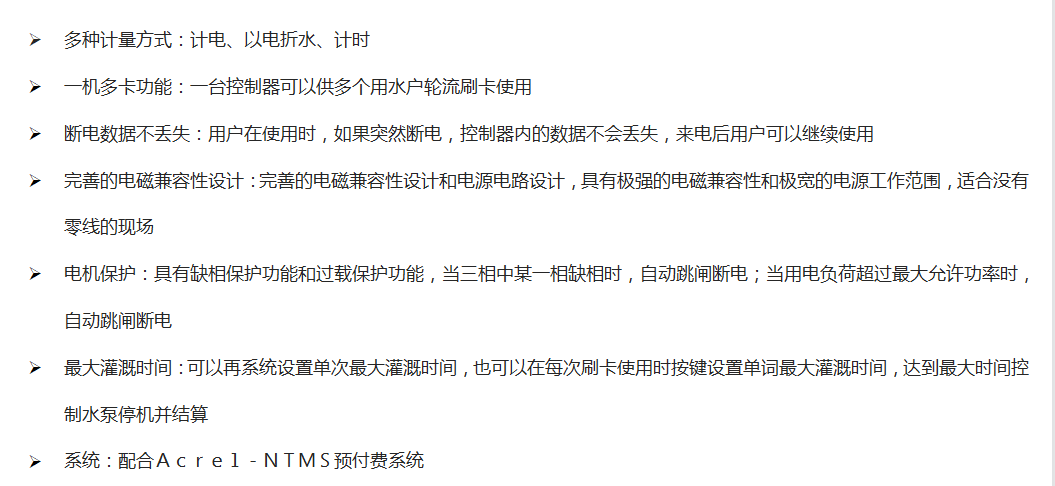

4.2主要功能



五、智能灌溉的作用
智能灌溉系统首先是解决了农村用水用电的收费难、管理混乱的痛点，并且本方案还预留了通讯接口，数据可以传到大平台。最终建立健全农业水价形成机制；农业用水价格总体达到运行维护成本水平，农业用水总量控制和定额管理普遍实行，可持续的精准补贴和节水奖励机制基本建立，先进适用的农业节水技术措施普遍应用，农业种植结构实现优化调整

总结：作为农业大国，农兴则民安。庄稼种植，蔬果收成自然都离不开水浇灌。如今，在数字化冲击下，更多的乡村加入到智慧灌溉、精准计量的队伍已成为必然趋势，未来会有更多辛勤耕种的农民伯伯享受“智慧灌溉” 的智慧雨露带来的方便与安心。
