技术参数

技术指标

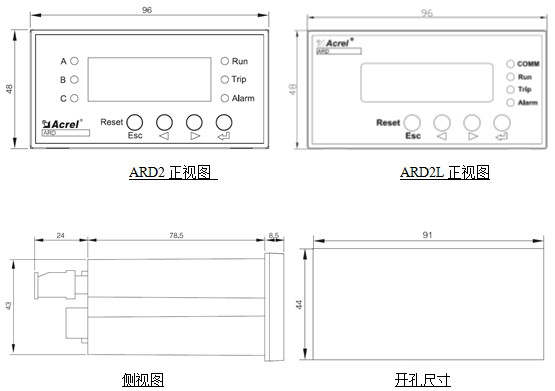

ARD2(L)

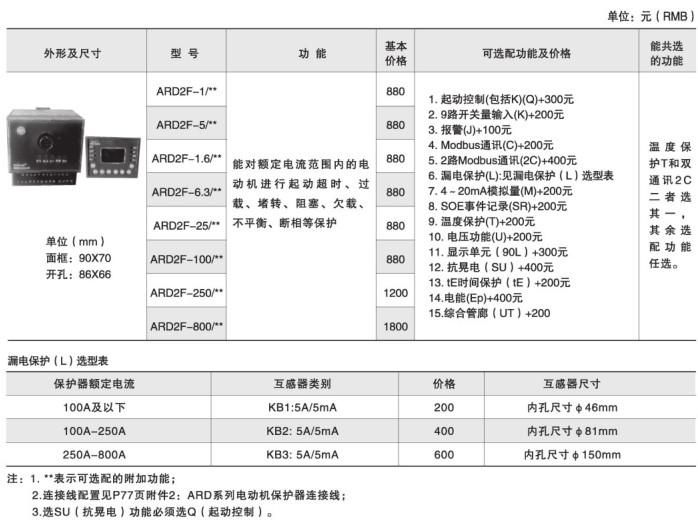

ARD2F

ARD3

辅助电源

电压

AC85V~265V/DC100V~350V

功耗

≤7VA

≤15VA

额定工作电压

AC380V/AC660V，50Hz/60Hz

额定工作电流

1A（0.1～9999）

5A（0.1～9999）

1.6A（0.4A～1.6A）

6.3A（1.6A～6.3A）

25A（6.3A～25A）

100A（25A～100A）

250A（63A～250A）

800A（250A～800A）

继电器输出触点容量

AC250V/ 3A；DC30V/ 3A

AC250V/ 6A

开关量输入

2路

9路

环境

工作温度：-10ºC～55ºC

贮存温度：-20ºC～65ºC

相对湿度：5﹪～95﹪不结露

海拔高度：≤ 2000m

污染等级

2

防护等级

IP20

主体IP20显示单元IP45

安装类别

III级

技术参数

技术指标

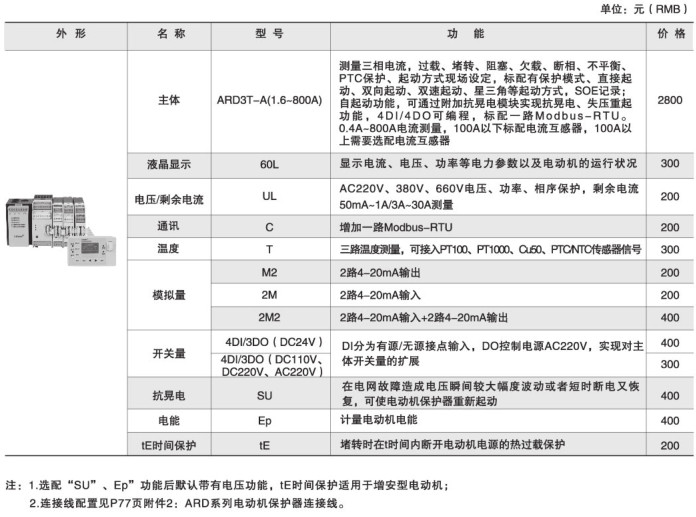

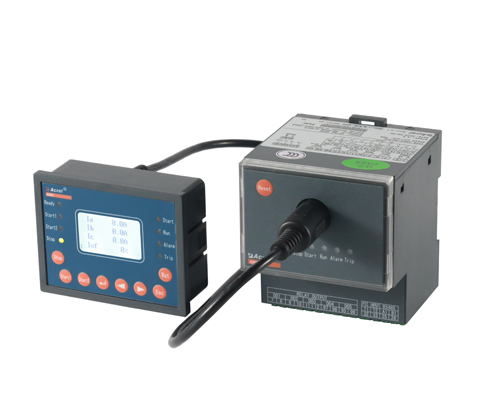

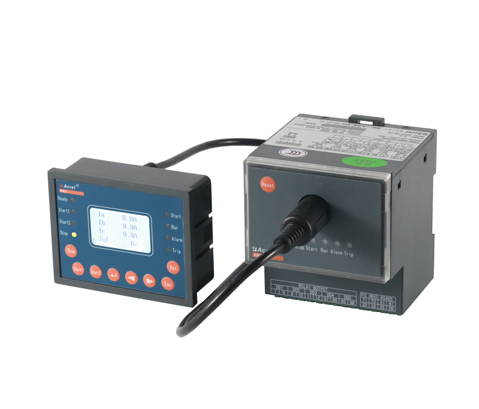

ARD3T辅助电源

AC/DC 110 / 220V或AC 380V，功耗≤15VA

电机额定工作电压

AC 380V / 660V，50Hz / 60Hz

电动机额定工作电流

1.6（0.40A-2.00A）

使用测量模块测量

6.3（1.6A-6.3A）

25（6.3A-25A）

100（25A-100A）

250（63A-250A）

采用外置电流互感器 + 测量模块

800（250A-800A）

漏电

50mA-1A

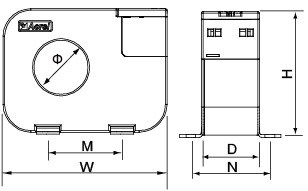

采用测量模块 + 漏电流互感器

3A-30A

继电器输出触点容量

阻性负载

AC250V、6A；DC24V、6A

感性负载

AC250V、2A；DC24V、2A

主体开关量输入、输出

4DI、4DO，DI可以为干节点或湿节点

开关量模块

4DI、3DO，DI可以为干节点或湿节点

温度模块

外接传感器类型：PT100、PT1000、Cu50、PTC、NTC

传感器路数：3路

传感器对应测量范围：

PT100/PT1000：-50°C～+500°C

Cu50：-50°C～+150°C

PTC/NTC：100Ω～30kΩ

模拟量模块

可实现：2路4～20mA输入测量，2路4～20mA变送输出

4～20mA输入测量精度±0.5%

4～20mA输出最大带载能力为≤500Ω

主体通讯

RS485：Modbus-RTU

通讯模块

RS485：双Modbus-RTU、Profibus

环境

工作温度

-10ºC～55ºC

贮存温度

-25ºC～65ºC

相对湿度

≤95﹪不结露，无腐蚀性气体

海拔

≤2000m

污染等级

3级

防护等级

主体IP20，分体显示模块IP45（安装在柜体上）

安装类别

III级
