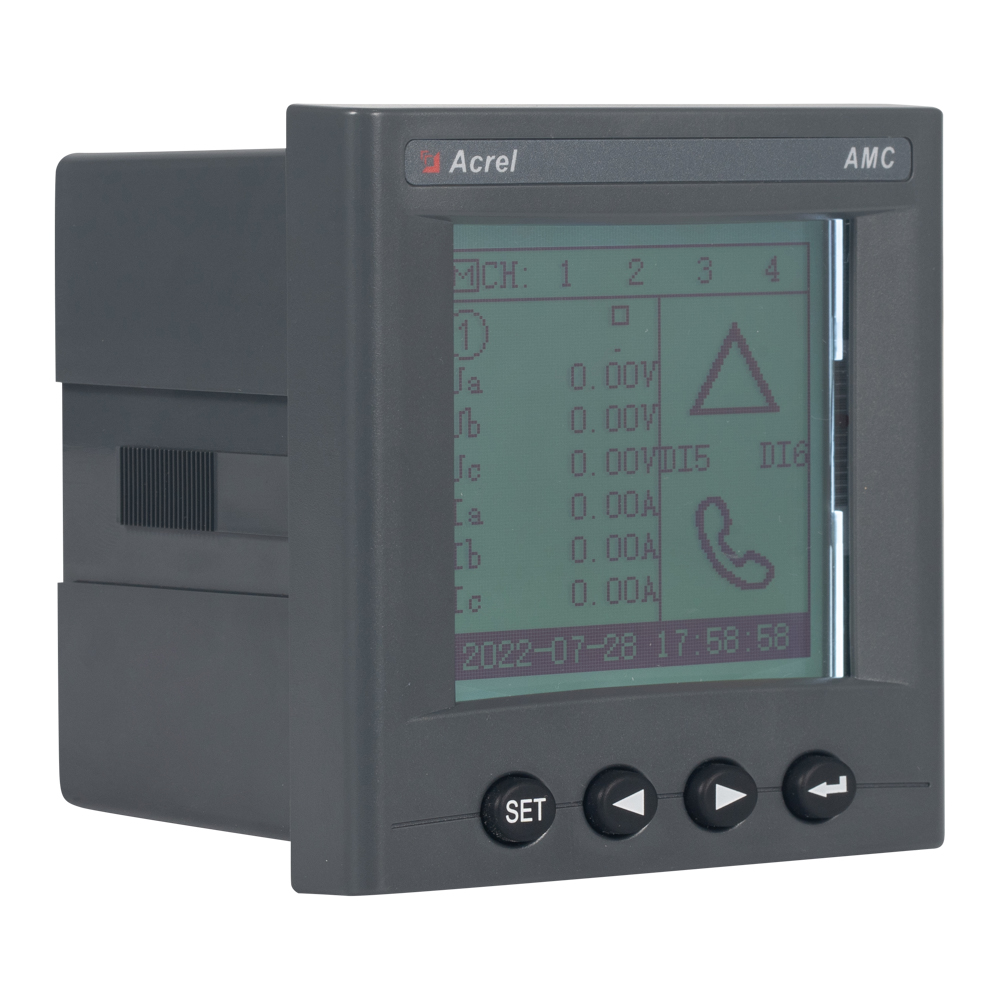

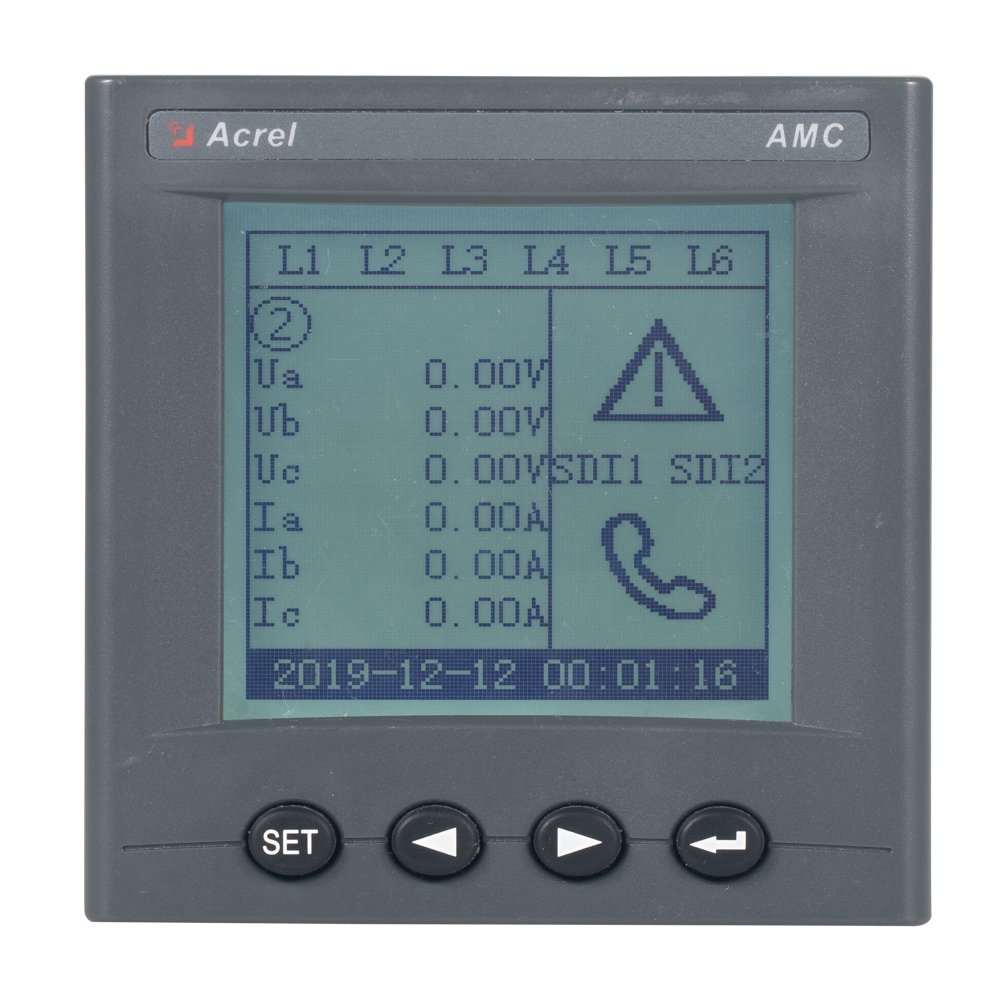

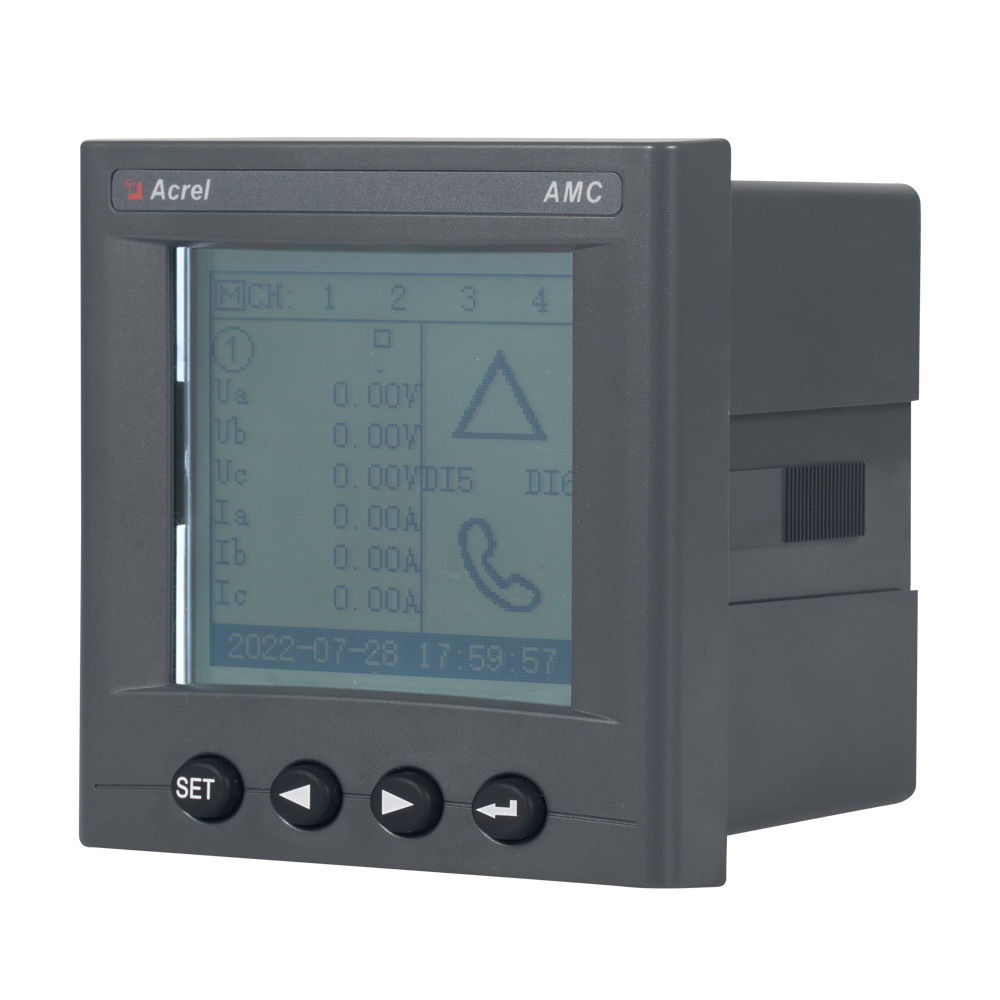

AMC300L嵌入式基站多回路计量装置

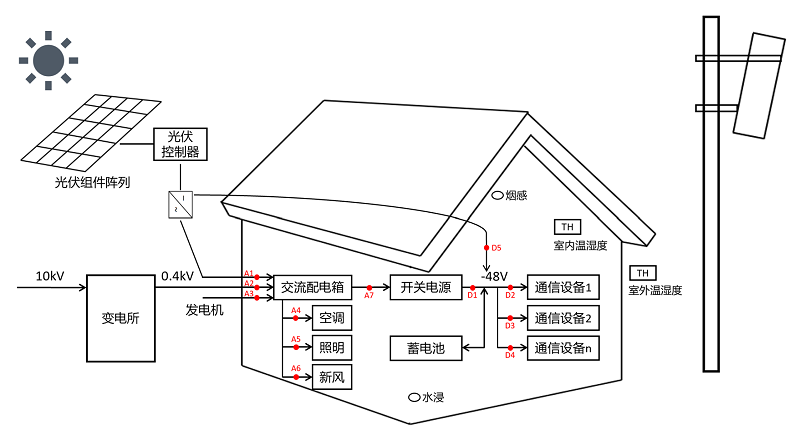

●监测市电&油机&空调&照明等

●AC/DC 85-265V供电

●最大18路单相or6路三相接入

●mA级互感器接入

●4路无源DI，2路DO，2路有源DI

●4G/NB无线通讯、RS485通讯

在线咨询

1、最大6 路三相或 18 路单相回路全电参量测量，电流互感器外置；

2、监测各相电压/电流、零序电流、频率；

3、监测各相功率、总功率 (有功、无功、视在)；

4、监测各相功率因数、总功率因数，四象限电能统计；

5、采用采用简体汉字液晶显示，具有历史电量数据和历史告警信息的存贮功能：

a.历史数据默认每日零时保存1次, 每路每项数据（总有功电能、总有功功率、三相电流）存储数量1000条。

b.历史数据现场存储时间间隔为15分钟。每路每项数据（总有功电能、总有功功率、三相电流）存贮数量5000条。

c.每月抄表日的历史电量数据，存储数量24条。

d.历史告警信息采用实时存贮的方式，存贮数量500条。

6、支持过压、过流、断相、DI 联动等报警输出；

7、四路无源开关量输入、两路有源开关量输入、两路开关量输出；

8、标配一路RS485通讯，可选Modbus-RTU 协议或 YD/T 1363 协议；

9、支持 4G 通讯或 NB 通讯；

10、2路NTC测量；

仪表尺寸

AMC300L外观尺寸

AMC300L安装尺寸

AMC300L-4E3接线端子图

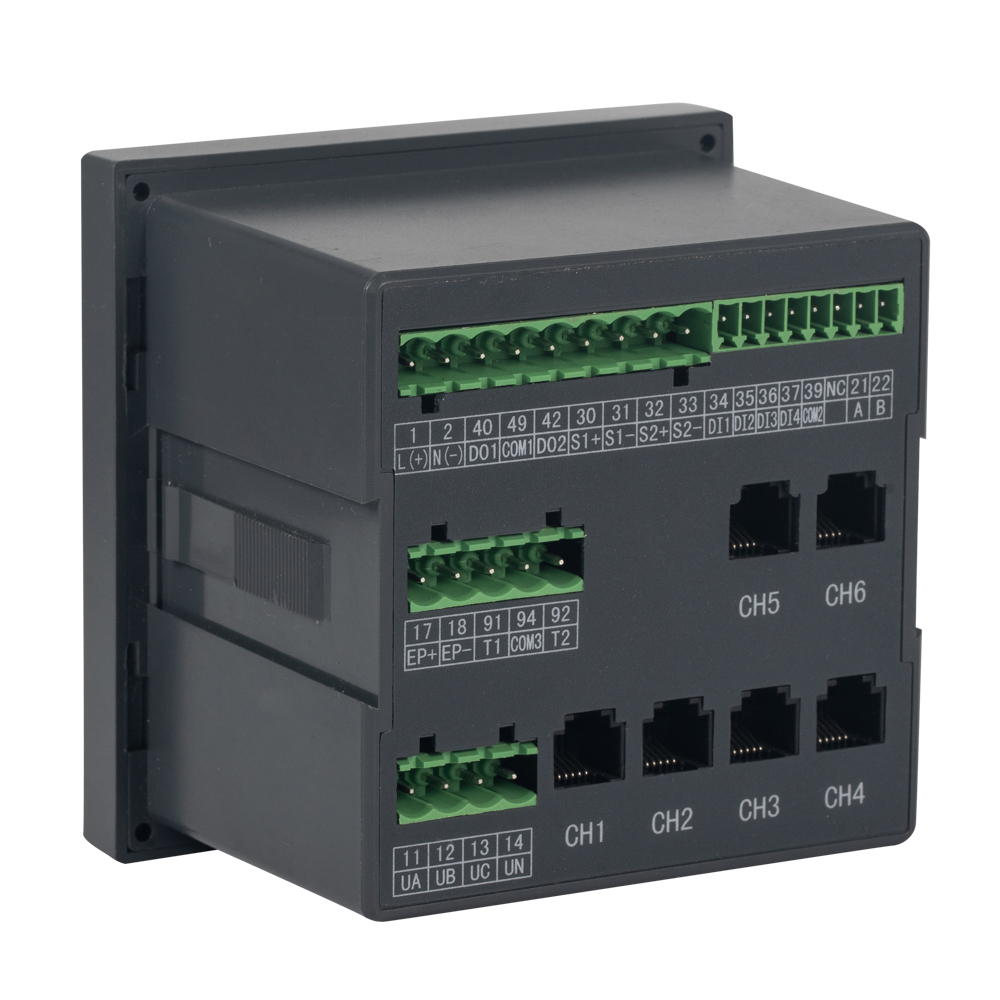

AMC300L-6E3接线端子图

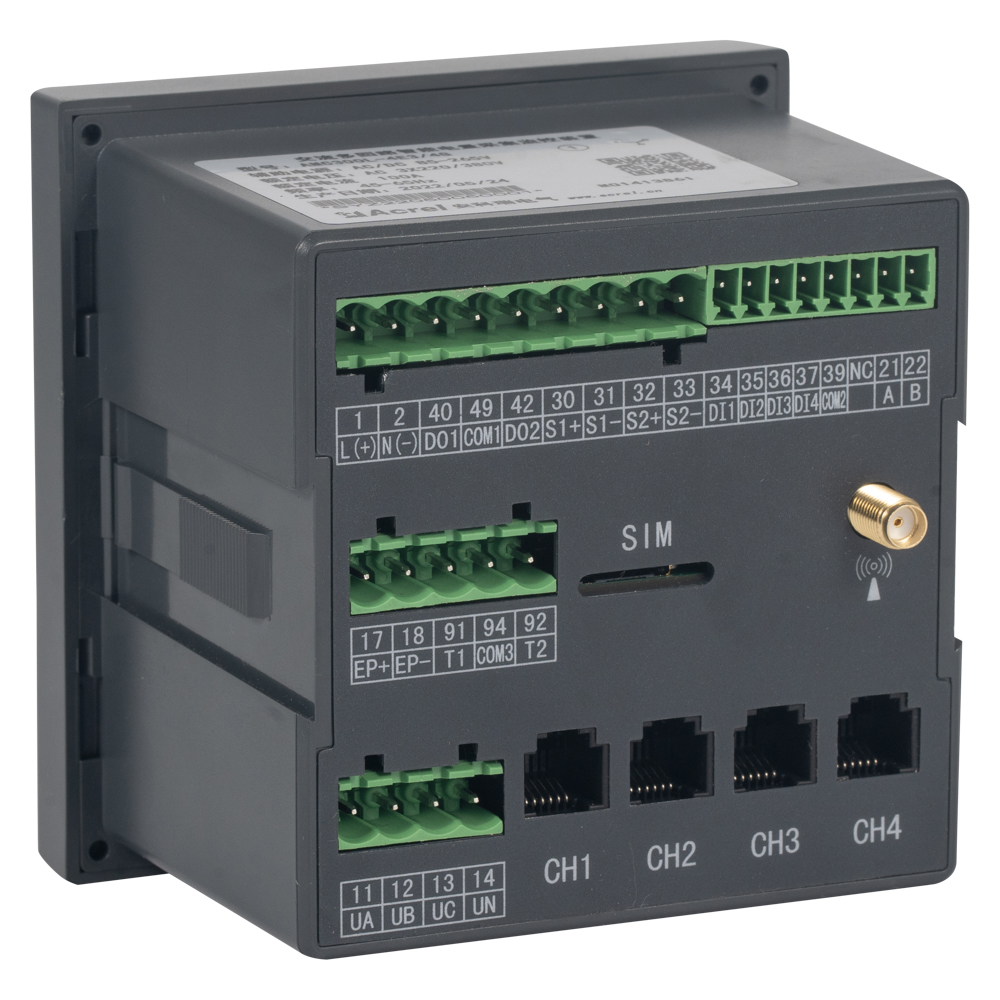

AMC300L-4E3/NB、AMC300L-4E3/4G接线端子图

接线端子说明

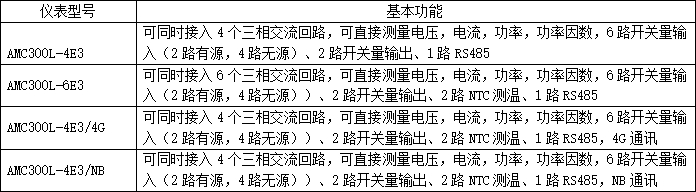

仪表型号功能

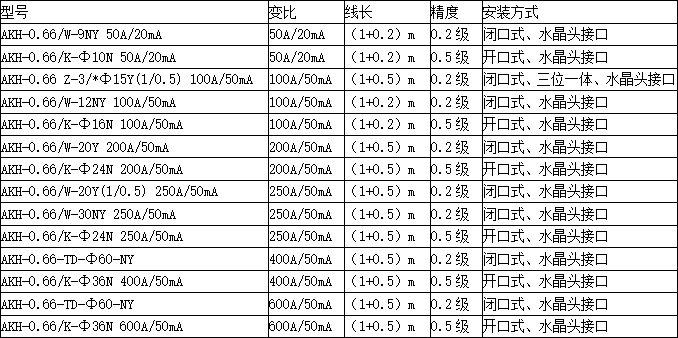

配套互感器
电流互感器为水晶头接口，一次侧电流为50A-600A，若电流互感器不同，客户可根据实际使用情况，通过仪表界面或通讯修改电流变比。
